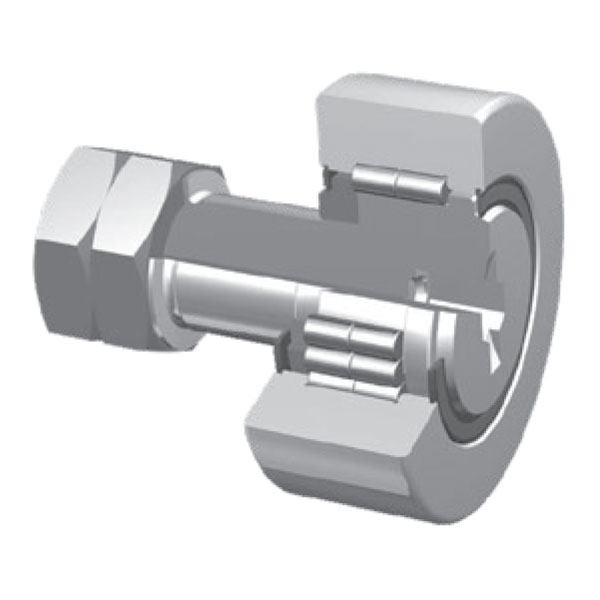

Vollrollige zylinderrollengelagerte Kurvenrollen, mit und ohne exzentrische Buchse
Kurvenrollen sind Stützrollen mit eingebautem Bolzen.
Sie haben dickwandige Außenringe, die direkt auf den Laufbahnen abrollen.
Diese Lager können hohe und stoßartige Belastungen sowie aufgrund der besonderen Geometrie der Mantellinie der Außenfläche Winkelfluchtungsfehler aufnehmen.
Durch die Axialführung (nicht zerlegbar) kann dieser Stützrollentyp Axialschübe aufnehmen.
Die vollrollige Ausführung sorgt für eine sehr hohe Tragfähigkeit.
Sie sind auch in einer Version mit Sicherungen aus Labyrinthblech oder in dichter Ausführung erhältlich.
Sie können mit exzentrischer Buchse zur radialen Einstellung geliefert werden.
Allgemeine Spezifikationen
Werkstoffe
Außenringe: Stahl nach UNI 18NiCrMo5 einsatzgehärtet und angelassen. Oberflächenhärte 62-2 HRc
Hauptbolzen: Stahl nach UNI 18NiCrMo5 einsatzgehärtet und angelassen. Härtegrad 60±2 HRc
Bordring: Stahl nach UNI 20MnCr5 einsatzgehärtet und angelassen. Oberflächenhärte 60±2 HRc
Wälzkörper: Stahl nach UNI 100Cr6 gehärtet und angelassen. Härtegrad 62±2 HRc
Exzenter: Stahl nach UNI 20MnCr5 (nicht unter Wärmebehandlung)
Toleranzen: Gemäß DIN 620
Toleranzklasse: P0
Radialluft: Gemäß DIN 620
Tragzahlen: Berechnet nach den Normen ISO 76 und 281

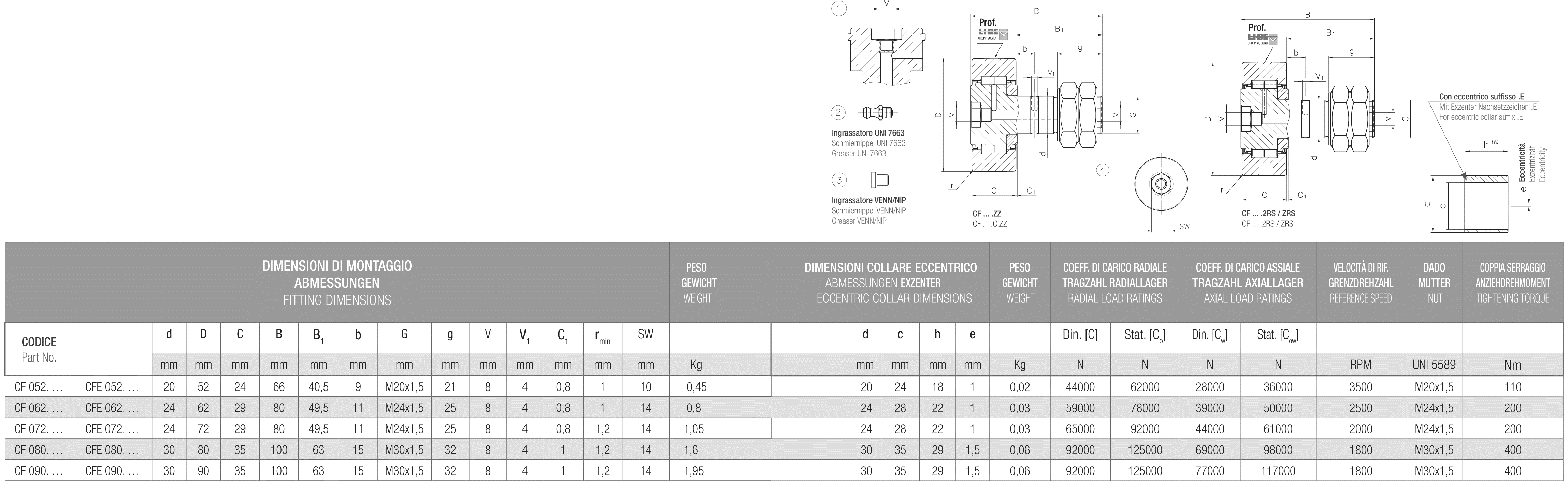

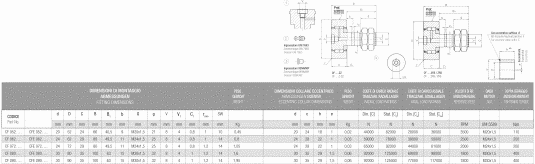

Zur Vergrößerung auf das Bild klicken
Diese Rolle wird auch unter der Teilenummer NUKR … geführt.
CF 052 = NUKR 52 (CFE.052=NUKRE 52)
CF 062 = NUKR 62 (CFE.062=NUKRE 62)
CF 072 = NUKR 72 (CFE.072=NUKRE 72)
CF 080 = NUKR 80 (CFE.080=NUKRE 80)
CF 090 = NUKR 90 (CFE.090=NUKRE 90)
