Kettenrollen mit Kugeln niedrige und mittlere Tragfähigkeit

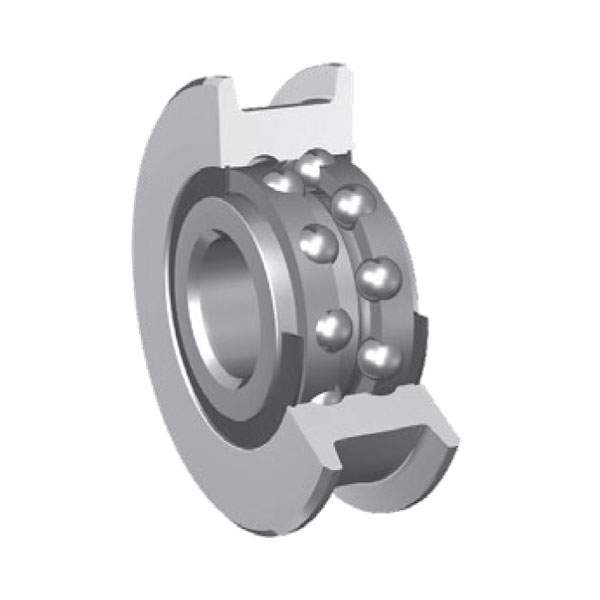

Die Bauform des Außenringes dieser Lager,

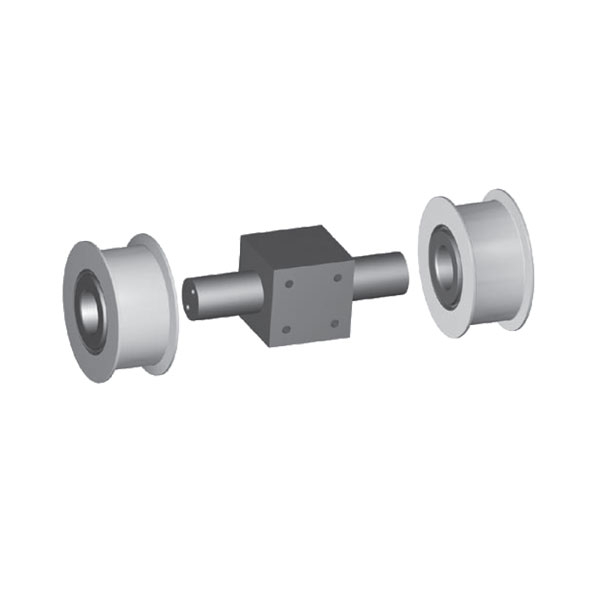

die fälschlicherweise als „Rollen” bezeichnet werden, eignet sich zur seitlichen Aufnahme der „FLYER“-Zugketten. Die Lager werden in der Regel als Hubelemente auf den Hubmasten der Gabelstapler verwendet.
Dieses Wälzsystem ist betriebssicher und kostengünstig.
Allgemeine Spezifikationen
Werkstoffe
Außenringe: Stahl nach UNI 20MnCr5 einsatzgehärtet und angelassen.
Oberflächenhärte 60±2 HRc
Innenringe: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 60±2 HRC
Wälzkörper: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 62±2 HRC

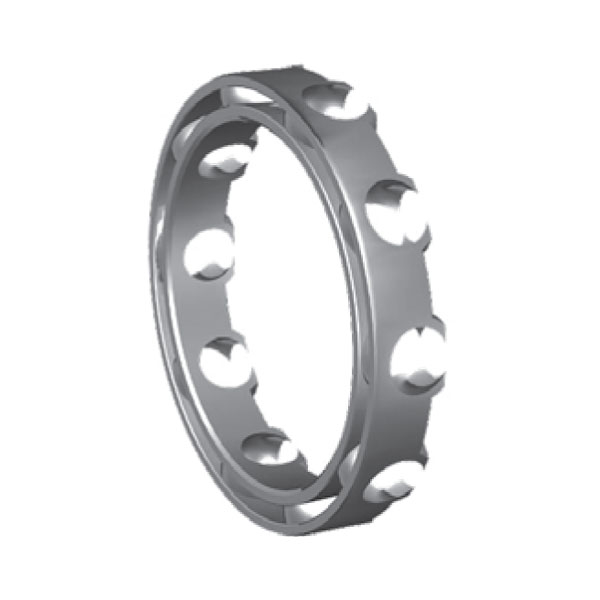

Käfige: Glasfaserverstärktes Polyamid 6.6 (bis zu einer maximalen Temperatur von 120°C)
Toleranzen: Gemäß DIN 620
Toleranzklasse: gemäß Klasse P0
Radialluft: Gemäß DIN 620
Tragzahlen: Berechnet nach ISO 76 und ISO 281
Alternativausführungen:
– Kugelrollen für Anwendungen bei niedrigen und hohen Temperaturen
– Kugelrollen für Anwendungen in korrosiven Umgebungen
– nach Kundenzeichnung

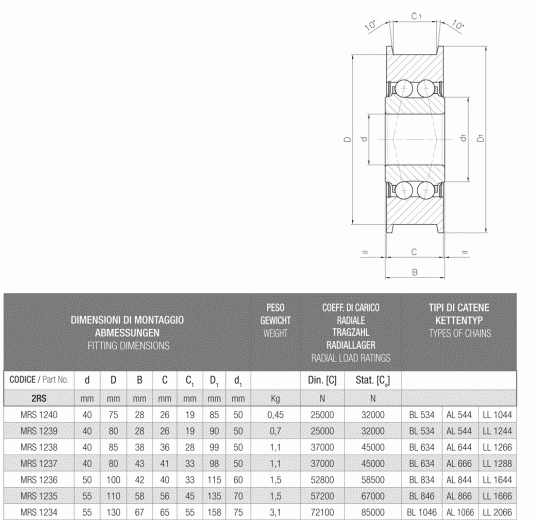

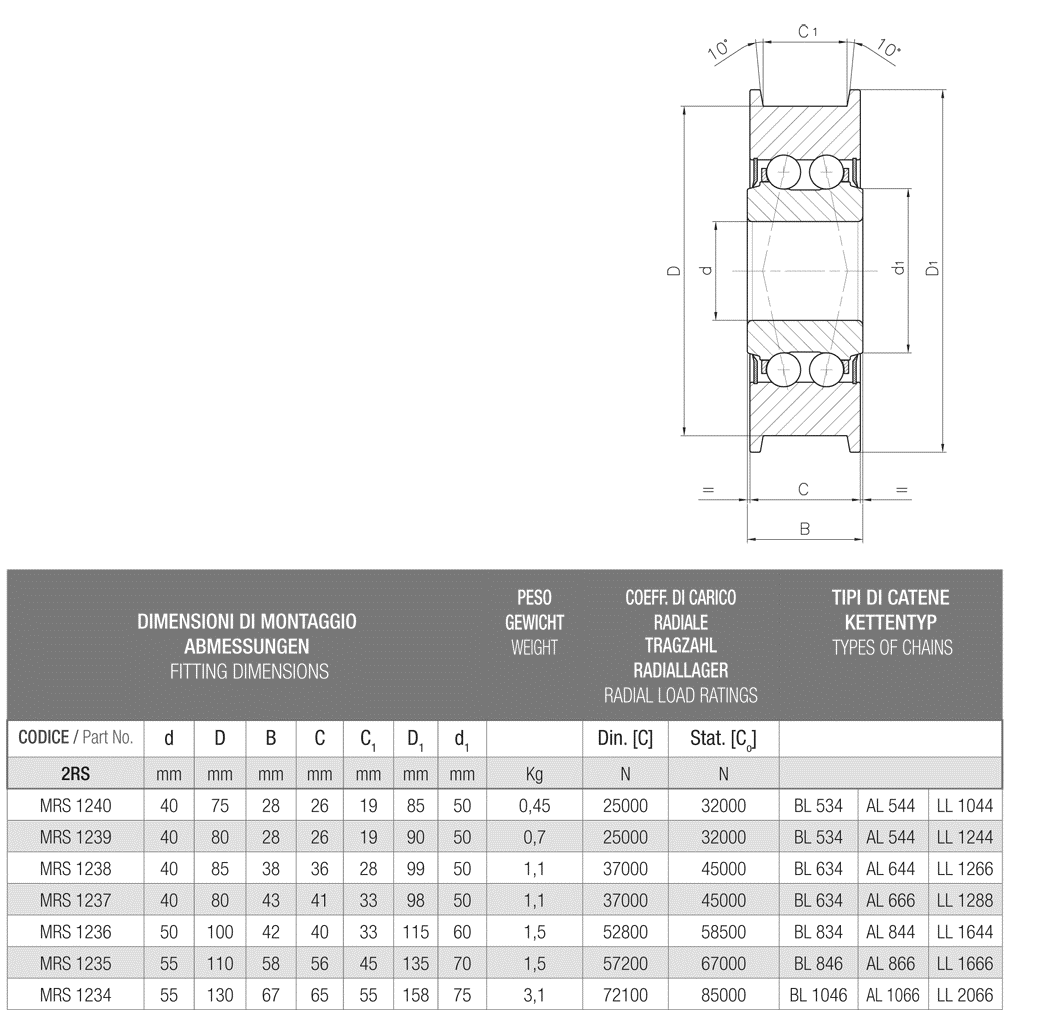

Zur Vergrößerung auf das Bild klicken
