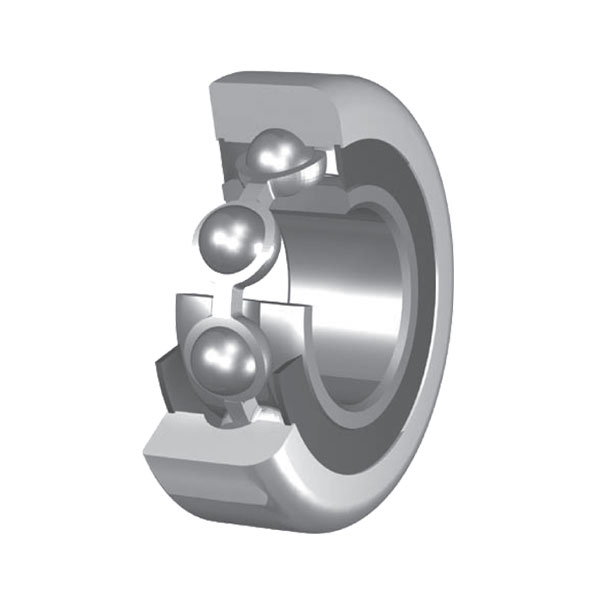

Einreihige Laufrollen mit Kugelkäfig für schräge Einbaulage
Diese Stützrollen, die ein speziell für das schräge Gleiten in Führungsschienen entwickeltes Außenprofil haben, können gleichzeitig radiale und axiale Belastungen aufnehmen.
Die positiven Feedbackreaktionen beweisen, dass es sich hier um eine zuverlässige, kompakte und kostengünstige Lösung handelt.
Allgemeine Spezifikationen
Werkstoffe
Außenringe: Stahl nach UNI 20MnCr5 einsatzgehärtet und angelassen.
Oberflächenhärte 60±2 HRC
Innenringe: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 60±2 HRC
Wälzkörper: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 62±2 HRC
Käfige: Glasfaserverstärkt Polyamid (bis zu einer Betriebstemperatur von 120°C max)/ Stahlblech
Axialrolleneinsatz: Stahl UNI 40NiCrMo4 vergütet
Toleranzen: Gemäß DIN 620
Toleranzklasse: gemäß Klasse P0
Radialluft: Gemäß DIN 620
Tragzahlen: Berechnet nach ISO 76 und ISO 281
Alternativausführungen:
– Lager für Anwendungen bei niedrigen und hohen Temperaturen
– Lager für Anwendungen in korrosiven Umgebungen
– nach Kundenzeichnung

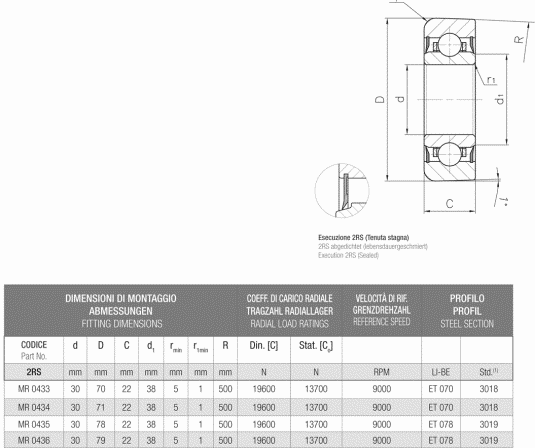

Zur Vergrößerung auf das Bild klicken
