Die Kombirollen aus der Baureihe bei der die Axialrolle von außen eistellbar ist, sind spezifisch für Anwendungsfälle entwickelt, wo eine axiale Einstellung und somit
die Rückgewinnung von Axialspiel erforderlich ist. Dieses Eistellungssystem ist schnell, leicht zum Durchführen und gewährleistet eine optimale Funktionsfähigkeit
des Lagers. Empfohlene Vorgehensweise:
– Mittels einem 3-er Sechskantschlüssel die Schrauben (Pos. 1) losschrauben
– Mittels Sechskantschlüssel die Senkschraube mit Innensechsrund lösen (Pos. 2)
– In den Bohrungen Einstellungsbolzen neben der Axialrolle (Pos. 4) kann man mit einem Stift den exzentrischen (Pos. 3) drehen Dadurch erreicht man die gewünschte Einstellung der Axialrolle.
– Senkschraube mit Innensechsrund (Pos. 2) leicht anschrauben
– Schrauben It. (Pos. 1) einschrauben, um den Exzenterbolzen in der genauen und gewünschten Position zu befestigen.
– Senkschraube mit Innensechsrund (Pos. 2) wieder festschrauben.

Allgemeine Spezifikationen

Werkstoffe

Außenringe: Einsatzgehärteter und angelassener UNI 20MnCr5 Stahl mit einer Oberflächenhärte von 60±2 HRC
Innenringe: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 60±2 HRC
Wälzkörper: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 62±2 HRC
Hauptbolzen: Stahl UNI Fe 52C, geglüht, um eine gute und sichere Schweißbarkeit zu erhalten
Exzenterbolzen: Stahl nach UNI 100Cr6 gehärtet und angelassen. Härtegrad 60±2 HRc

Toleranzen: Gemäß DIN 620
Toleranzklasse: P0
Radialluft: Gemäß DIN 620
Tragzahlen: Berechnet nach ISO 76 und ISO 281

Alternativausführungen:

– Lager für Anwendungen bei niedrigen und hohen Temperaturen
– Lager für Anwendungen in korrosiven Umgebungen
– nach Kundenzeichnung

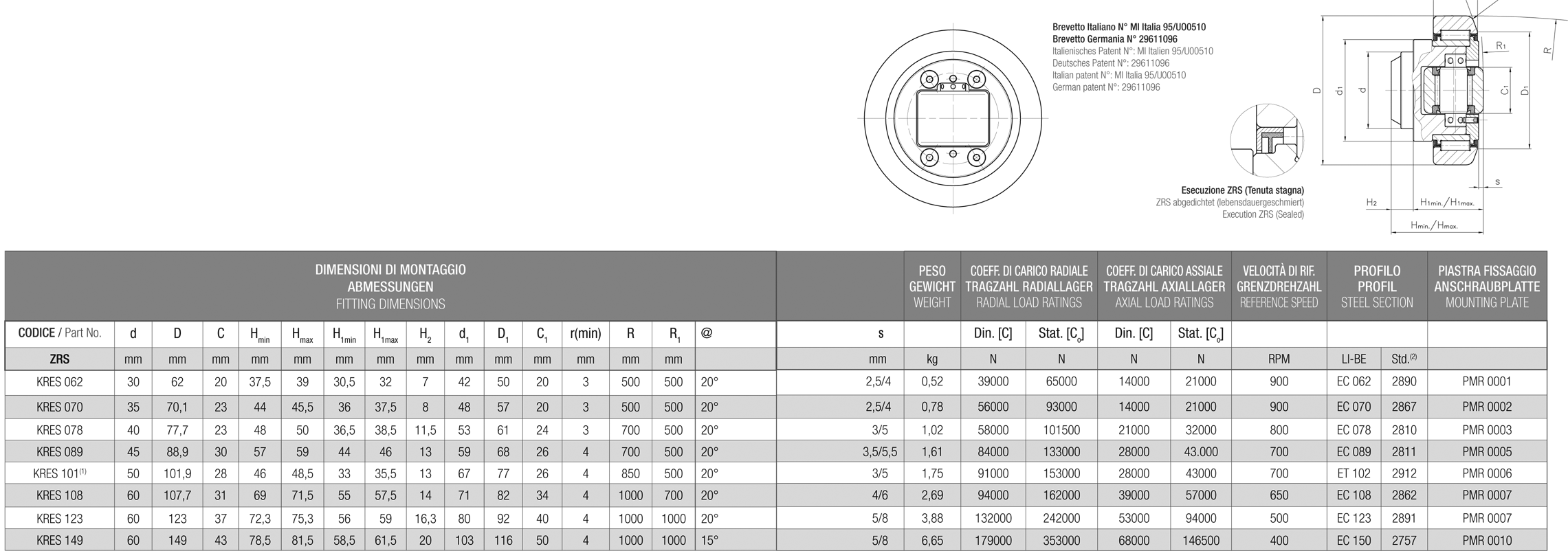

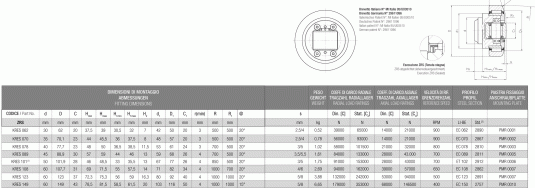

Zur Vergrößerung auf das Bild klicken
