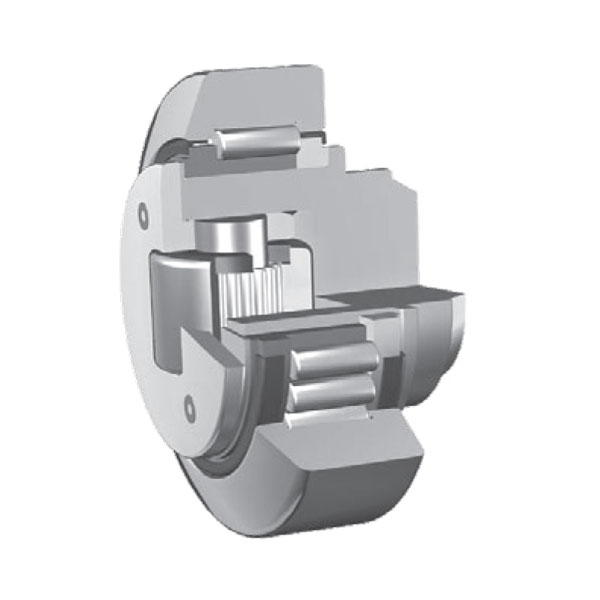

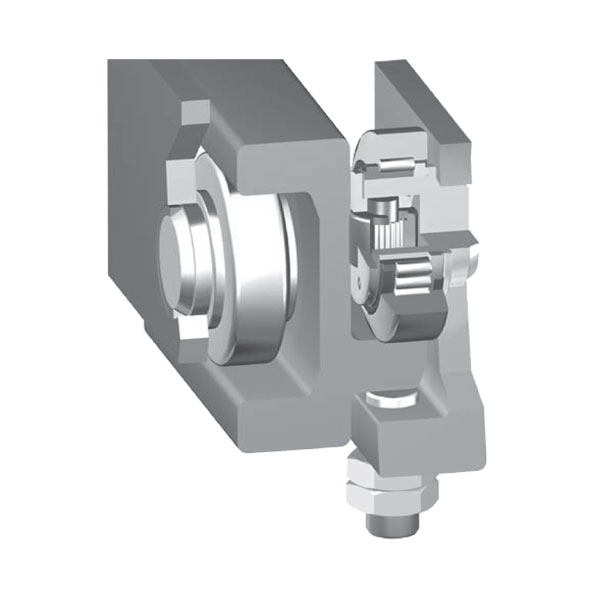

Die kombinierten Lager für Hubmaste von Gabelstaplern bestehen aus zwei Stützrollen, die durch einen Bolzen aus weichem Stahl miteinander verbunden sind.
Die entsprechend geformten Rollen müssen getrennt radiale und axiale Belastungen aufnehmen.
Bei dieser Baureihe kann die Axialeinheit mit Hilfe von Zwischenringen eingestellt werden.
Die Lager werden sowohl mit Deckscheiben (nachschmierbar) als auch mit Dichtscheiben gefertigt.

Allgemeine Spezifikationen

Werkstoffe

Außenringe: Einsatzgehärteter und angelassener UNI 20MnCr5 Stahl mit einer Oberflächenhärte von 60±2 HRC
Innenringe: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 60±2 HRC
Wälzkörper: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 62±2 HRC
Hauptbolzen: Stahl UNI Fe 52C, geglüht, um eine gute und sichere Schweißbarkeit zu erhalten
Seitengehäuse: Vergüteter UNI 40NiCrMo4 Stahl

Toleranzen: Gemäß DIN 620
Toleranzklasse: P0
Radialluft: Gemäß DIN 620
Tragzahlen: Berechnet nach ISO 76 und ISO 281

Alternativausführungen:

– Lager für Anwendungen bei niedrigen und hohen Temperaturen
– Lager für Anwendungen in korrosiven Umgebungen
– nach Kundenzeichnung

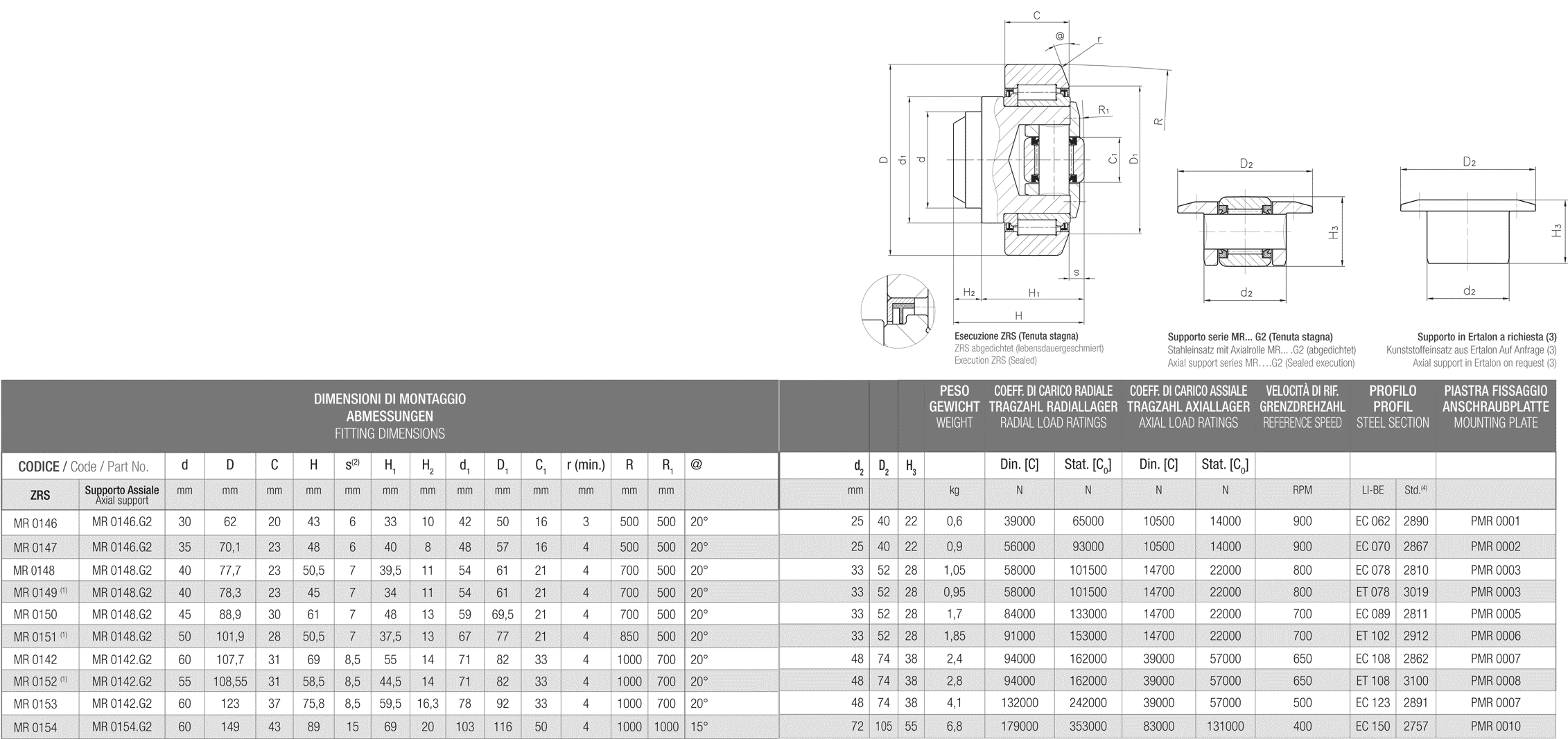

Zur Vergrößerung auf das Bild klicken
