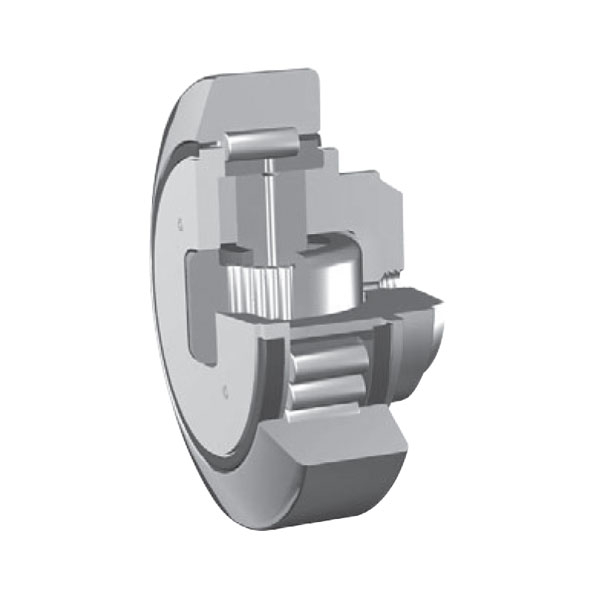

Die Kombirollen werden nach den UNI-Normen gebaut, welche die korrekte Ausführung der Wälzlager normen. Die Haupteigenschaft dieser Baureihe ist die Konizität vom Außenmantel des Außenrings. Diese Kombirollen werden hauptsächlich in Stahlprofile mit konischer Innenfläche eingebaut, der Außenring des Lagers wird deswegen schräg gebaut, um die Kontaktfläche zwischen Rollen und Profil zu erhöhen. Auch diese Baureihe ist sowohl nachschmierbar als auch abgedichtet lieferbar. Alle Lager sind mit Lithium-Schmierfett Klasse 3 erstbefettet.
Für Sonderausführungen bzw. extreme Betriebsbedingungen sowie hohe Temperaturen wenden Sie sich bitte an unsere technische Abteilung.

Allgemeine Spezifikationen

Werkstoffe

Außenringe: Stahl nach UNI 20MnCr5 einsatzgehärtet und angelassen. Oberflächenhärte 60±2 HRc
Innenringe: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 60±2 HRC
Wälzkörper: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 62±2 HRC
Hauptbolzen: Stahl UNI Fe 52C, geglüht, um eine gute und sichere Schweißbarkeit zu erhalten

Toleranzen: Gemäß DIN 620
Toleranzklasse: P0
Radialluft: Gemäß DIN 620
Tragzahlen: Berechnet nach ISO 76 und ISO 281

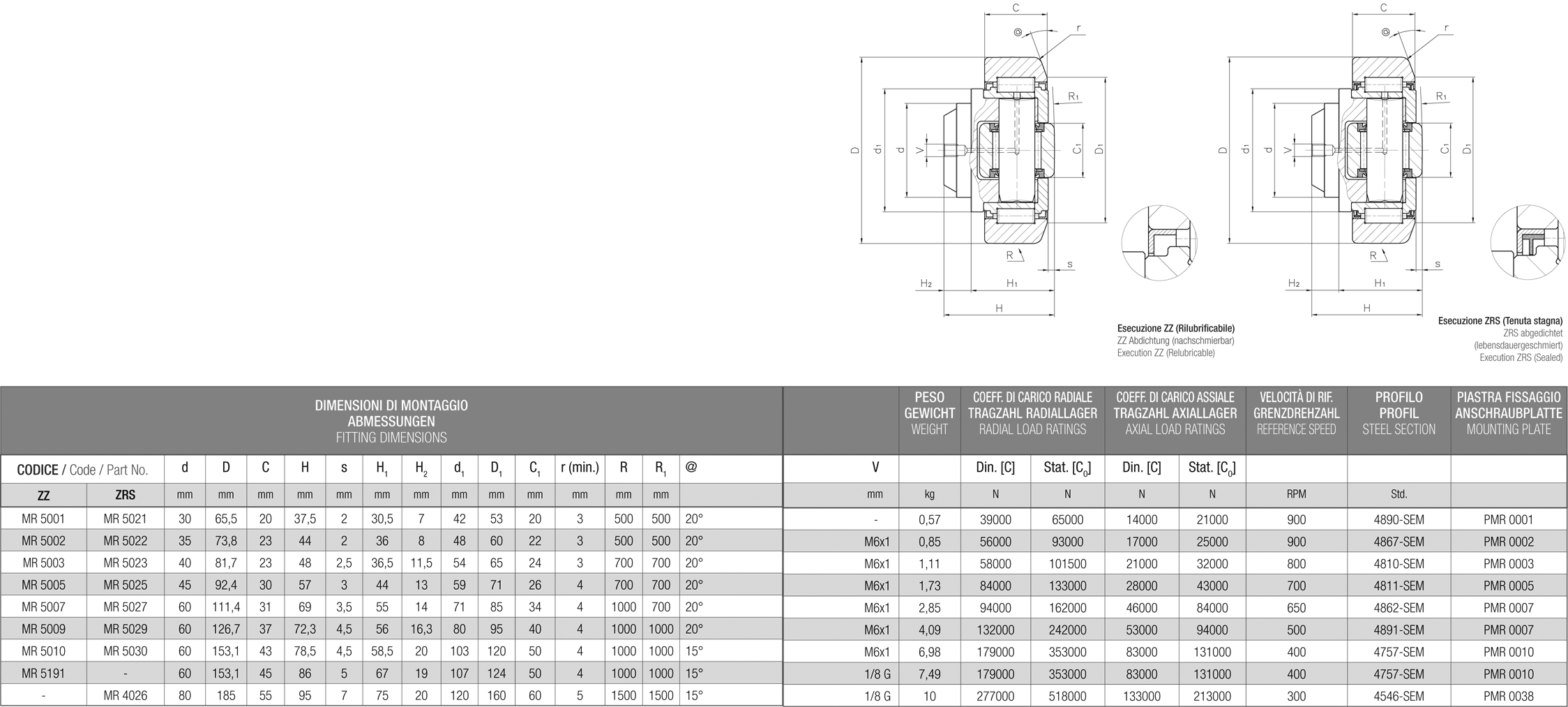

Zur Vergrößerung auf das Bild klicken

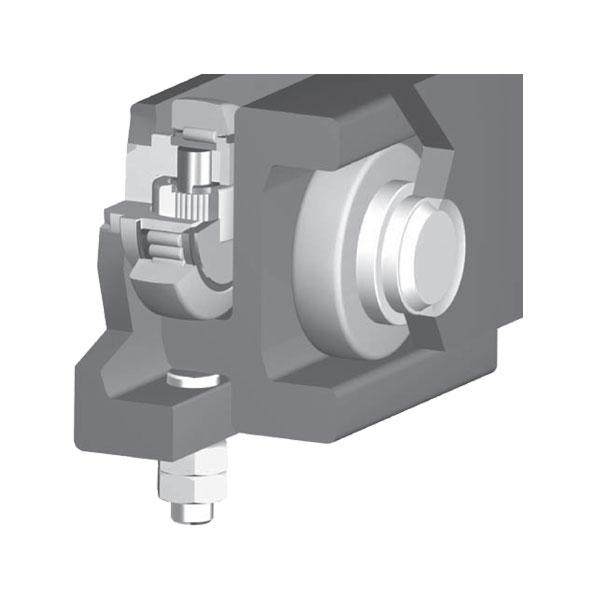

Kombinierte Rollenlager für PräzisionsstahlprofileKombinierte Rollenlager für Präzisionsstahlprofile
