Es handelt sich um Spezial-Wälzlager für spezifische Anwendungen. Diese Baureihe ist sehr kompakt und leicht zum Einbauen. Besonders gedacht für die
Aufnahme hoher radialen Belastungen und für den Einsatz in  Spezialführungsschienen, meistens in automatisierten Verpackungs – und Palettiermaschinen so wie in Handhabungsanlagen.
Diese Kurvenrollen werden nur lebensdauergeschmiert (2RS abgedichtet) und erstbefettet geliefert.
Konstruktionsmethode dieser Baureihe ist gleich wie bei den LI-BE Kurvenrollen mit Ausnahme des Bolzens, der nur als Befestigung dient; die Innenlaufbahn besteht aus einem entsprechend gebauten Innenring.
Der Bolzen ist mit Einschnitten versehen, um Einbaufehler zu vermeiden.

Allgemeine Spezifikationen

Werkstoffe

Außenring: Stahl nach UNI 20MnCr5 einsatzgehärtet und angelassen. Oberflächenhärte 62-2 HRc
Innenring: Stahl nach UNI 100Cr6 gehärtet und angelassen. Härtegrad 60±2 HRc
Bordring: Stahl nach UNI 20MnCr5 einsatzgehärtet und angelassen. Oberflächenhärte 60±2 HRc
Hauptbolzen: Stahl nach UNI 18NiCrMo5 – 20MnCr5 einsatzgehärtet und angelassen. Oberflächenhärte 60±2 HRc
Wälzkörper: Stahl nach UNI 100Cr6 gehärtet und angelassen. Härtegrad 62±2 HRc

Toleranzwerte: Gemäß Norm DIN 620
Toleranzklasse: P0
Radiale Lagerluft: Gemäß Norm DIN 620
Tragzahlen: Berechnet nach den Normen ISO 76 und 281

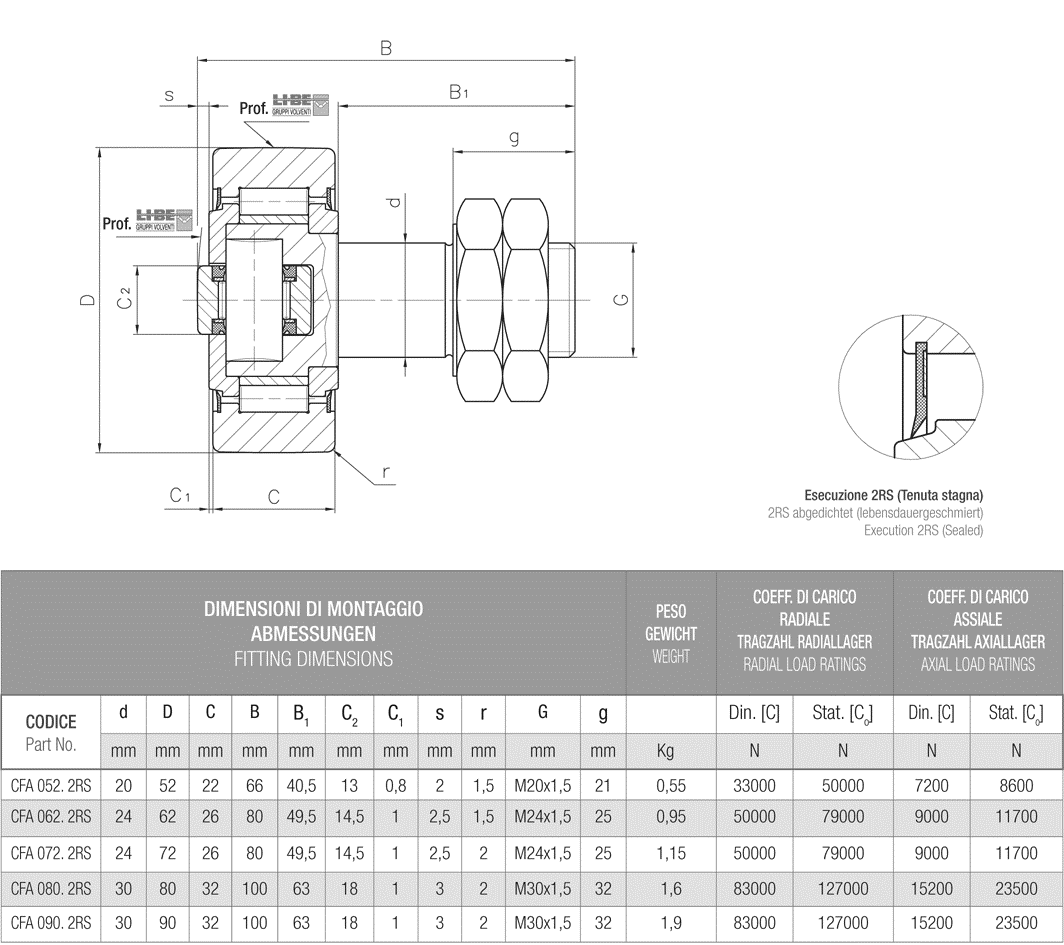

Zur Vergrößerung auf das Bild klicken

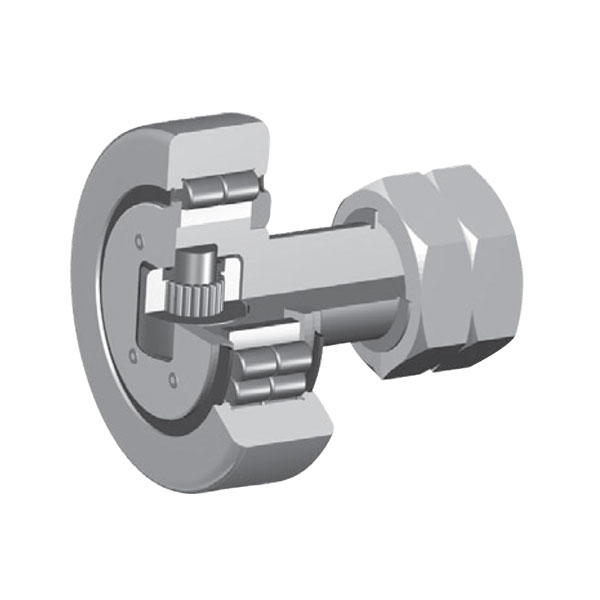

Kombinierte Kurvenrolle

Kombinierte Kurvenrolle
