Die kombinierten Lager für Hubmaste von Gabelstaplern bestehen aus zwei Stützrollen, die durch einen Bolzen aus weichem Stahl miteinander verbunden sind.
Die entsprechend geformten Rollen müssen getrennt radiale und axiale Belastungen aufnehmen.
Bei dieser Baureihe für besonders schwierige Anwendungen kann die Axialeinheit mit Hilfe von nachschmierbaren Zwischenringen eingestellt werden.
Die Lager werden sowohl mit Deckscheiben (nachschmierbar) als auch mit Dichtscheiben gefertigt.

Allgemeine Spezifikationen

Werkstoffe

Außenringe: Stahl nach UNI 20MnCr5 einsatzgehärtet und angelassen.
Oberflächenhärte 60±2 HRc
Innenringe: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 60±2 HRC
Wälzkörper: Gehärteter und angelassener UNI 100Cr6 Stahl mit einer Oberflächenhärte von 62±2 HRC
Hauptbolzen: Stahl UNI Fe 52C, geglüht, um eine gute und sichere
Schweißbarkeit zu erhalten
Axialrolleneinsatz: Stahl UNI 40NiCrMo4 vergütet

Toleranzen: Gemäß DIN 620
Toleranzklasse: gemäß Klasse P0
Radialluft: Gemäß DIN 620
Tragzahlen: Berechnet nach ISO 76 und ISO 281

Alternativausführungen:

– Lager für Anwendungen bei niedrigen und hohen Temperaturen
– Lager für Anwendungen in korrosiven Umgebungen
– nach Kundenzeichnung

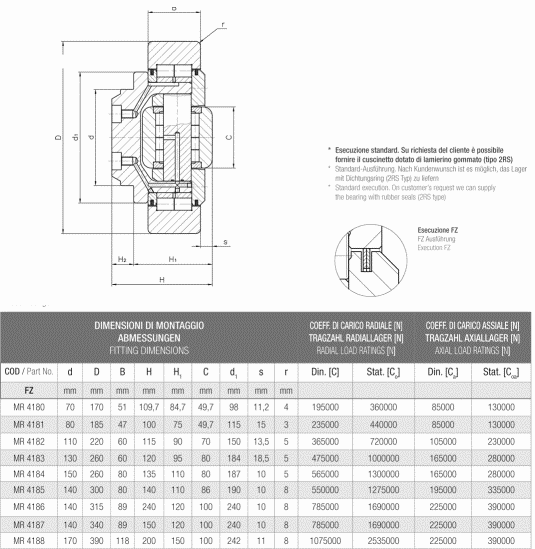

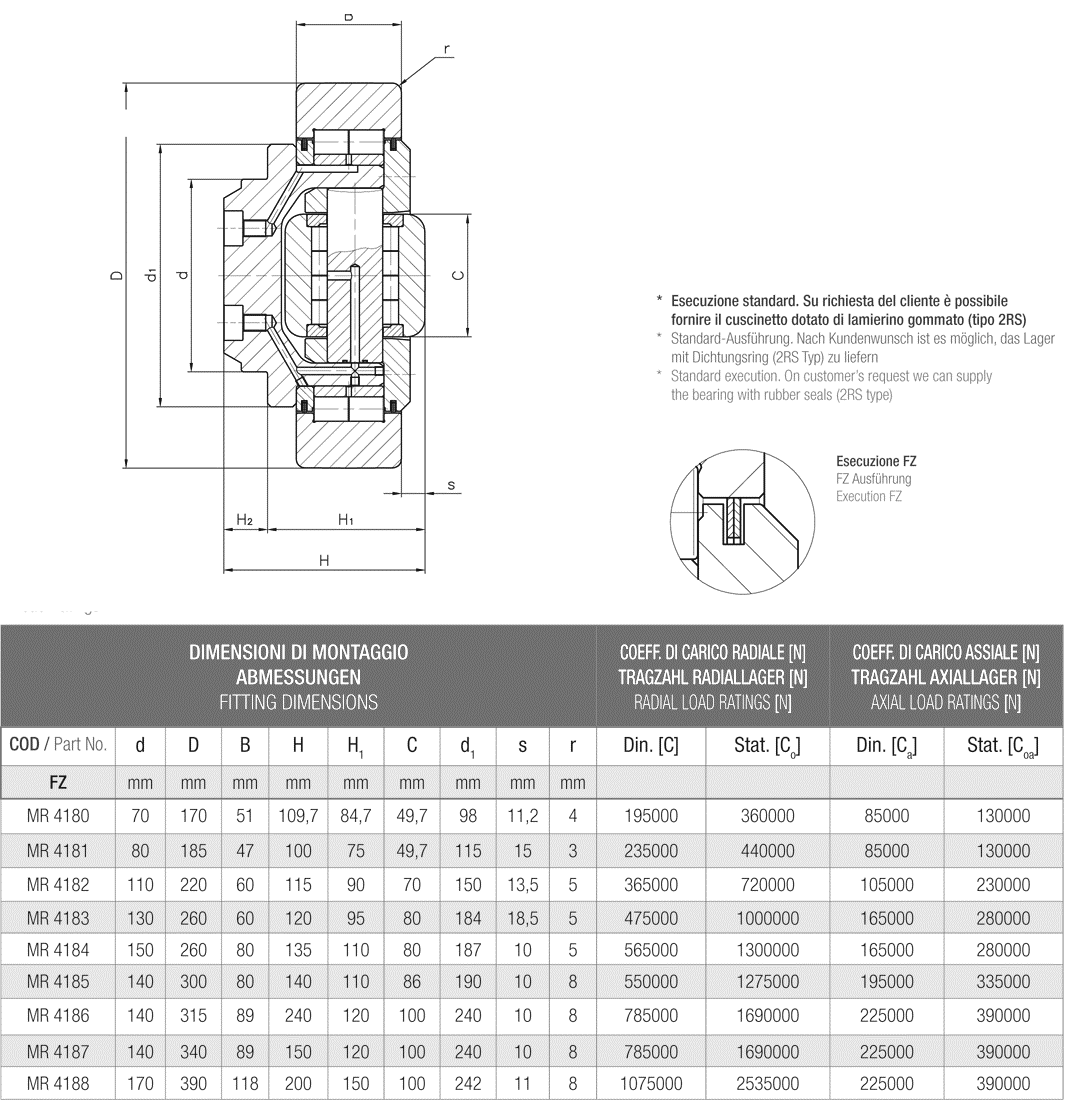

Zur Vergrößerung auf das Bild klicken
